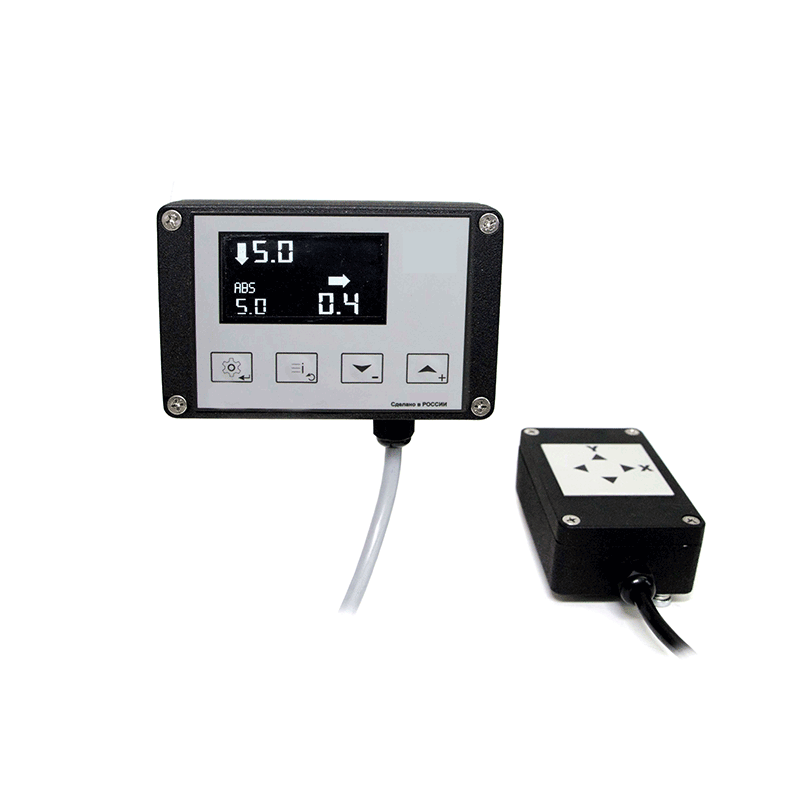

• Индикатор наклона КСЦ-20 с OLED-дисплеем (креномер)
Код КСЦ-20
В наличии

Заказать товар

ПроизводительАТМ
Описание

Индикатор наклона с OLED-дисплеем серии КСЦ-20 (креномер, инклинометр) предназначен для определения продольного и поперечного углов наклона, а также суммарного угла наклона по векторному сложению. Формирование электрического сигнала «ОПАСНО» при предельном угле наклона.

Применяется для защиты от опрокидывания автомобильных подъёмников (вышек), автомобильных кранов, кранов-манипуляторов и трубоукладчиков.

Описание:

  • внешний датчик угла наклона;
  • контрастный OLED-индикатор отображает информацию о двух взаимно перпендикулярных углах наклона грузоподъёмного механизма;
  • два силовых выхода («сухие контакты») для формирования сигналов предупреждения и блокировки механизмов;
  • стойкость к воздействию влаги, вибрации и ударов; — герметичный корпус;
  • возможность установки под наклоном за счёт задания нулевого положения непосредственно на машине

Варианты исполнения:

Тип сигналаИнтерфейс
ЦифровойRS485
Релесухие контакты реле

Технические характеристики:

ПараметрЗначение
Количество осей индикации угла наклона2
Максимальный диапазон индикации угла наклона по каждой оси± 75°
Диапазон срабатывания контактов релезадается в приборе
Погрешность индикации угла наклона не более± 0,2°
Электрическое соединение:

  • блок индикации
  • датчик


  • разъем типа SuperSeal 1.5
  • разъем типа SuperSeal 1.5
Напряжение питанияот 10 до 32 В
Потребляемый токне более 0,3 А
Диапазон температур:

  • рабочих
  • хранения


  • от – 40 до + 55 °С
  • от – 50 от + 65 °С
Степень защиты от внешних воздействующих факторов по ОСТ 14254-96IP67
Допустимые вибрационные нагрузки:

  • максимальное ускорение
  • в диапазоне частот


  • не более 50 м/с2
  • от 50 до 250 Гц
Допустимые ударные нагрузкине более 100 м/с2
Габаритные размерыне более 98х64х34 мм
Массане более 0,6 кг
